PowerDesigner 采用模型驱动方法，将业务与IT结合起来，可帮助部署有效的企业体系架构，并为研发生命周期管理提供强大的分析与设计技术。

​ 最近有个需求是画数据库各表结构的关联关系，而本地数据库有相应的表，为了在软件中获取对应的表结构。网上查询两种方式：第一种是将直接将PowderDesigner和数据库相连，导入进去，生成对应的结构。第二种是从excel文档中导入到软件中，每操作一次都需改excel文件中的内容。这里采用第一种方式，记录下来，方便之后的查看。

环境准备

软件：PowerDesigner 15.6 32位jdk：jdk-8u144-windows-i586 驱动包：mysql-connector-java-8.0.18.jar

第一步、软件安装

1、安装PowerDesigner软件，这里不再说具体安装的过程，基本上都是下一步，一直到最后，具体步骤可以网上查询，或者在博客参考【1】。 2、安装32位jdk。经过网上查看资料和试验发现，连接驱动需要用到的是32位的jdk，这里需要提前进行安装，并将mysql的驱动包放到jdk安装目录bin中。

第二步、新建PM文件

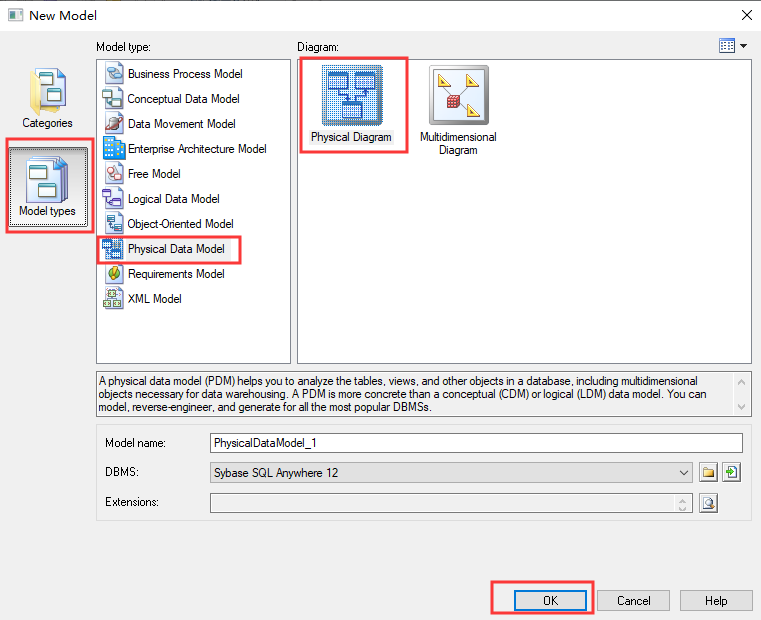

打开软件，点击新建，选择类型，新建PM文件，物理数据模型，可参考下图 在这里插入图片描述

第三步、连接信息设置

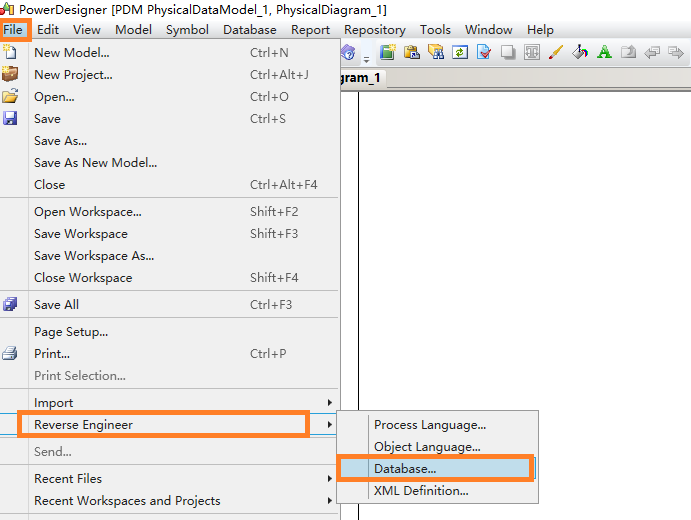

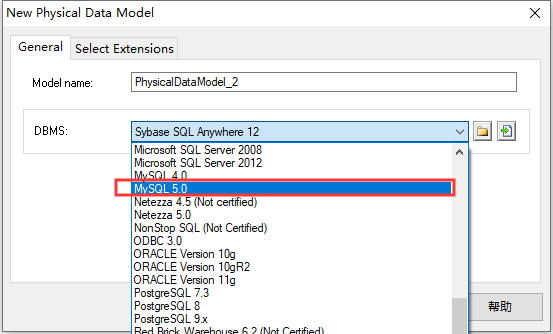

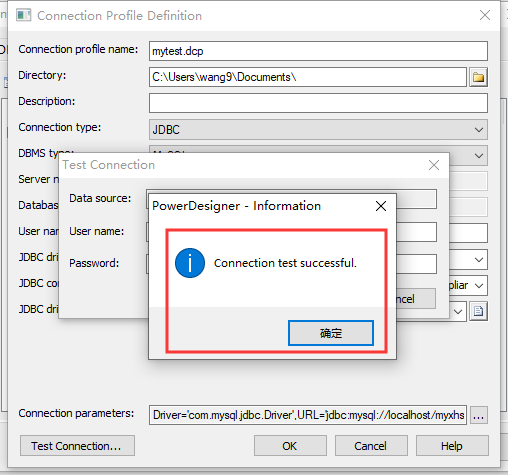

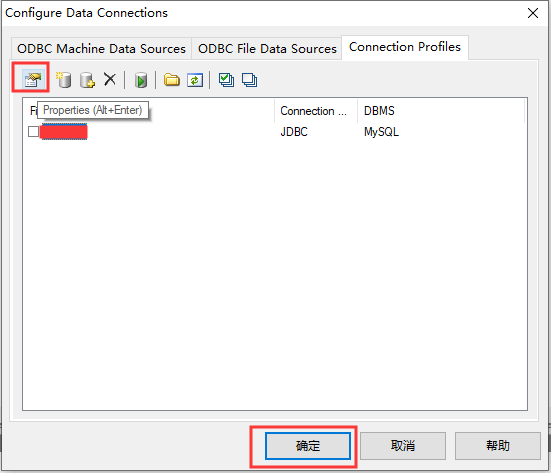

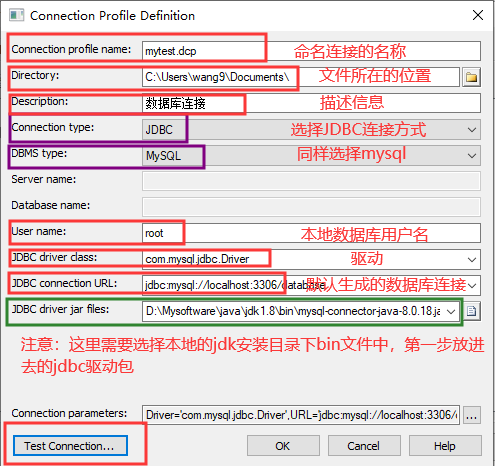

点击文件file –> 反转引擎reverse Engineer –> 数据库Database，配置相应的模型连接信息。 在这里插入图片描述 根据数据库类型选择相应的项，这里选择是mysql 5.0 在这里插入图片描述 点击configure，设置数据库的连接信息 在这里插入图片描述 点击小手，添加配置的连接的详细信息 在这里插入图片描述 具体设置信息可以参考以下。设置连接的名称，默认连接文件放的位置，数据库的用户名等信息。 注意：1、选择连接的类型为JDBC；2、DBMS类型为mysql；3、驱动包需要放到jdk的bin目录，并选中。 在这里插入图片描述 输入数据库的密码，点击连接。 在这里插入图片描述

第四步、导入数据库信息

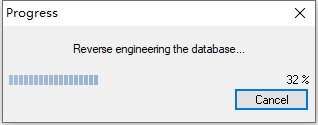

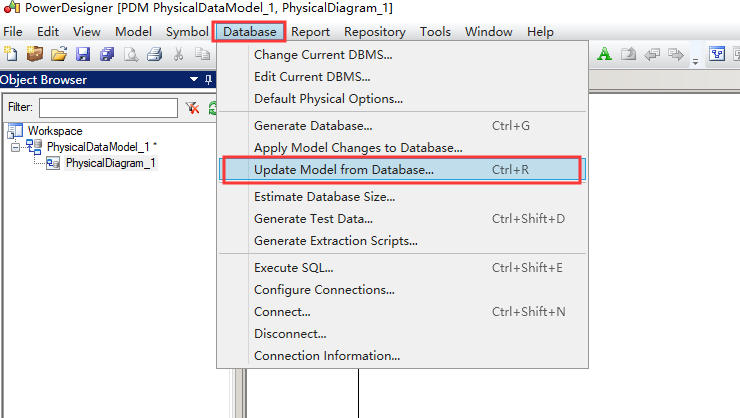

选择连接的数据库信息，点击数据库–> 更新数据库模型，如下图所示。 在这里插入图片描述 选择建立的连接，这里是mytest.dcp，注意勾选下面的复选框。 在这里插入图片描述 点击确定后，展示出来连接上的所有数据库，选择对应的数据库，可以看到库中所有的表，如下图所示。 在这里插入图片描述 选择一张表，点击确定，就可以开始方向工程的操作，如下图所示。 在这里插入图片描述 等待进度条完成，就可以看到工作空间中添加成功该表的信息，如下图所示。 在这里插入图片描述 这样就完成了PowerDesigner与mysql数据库的连接，直接选中表可以自动反向生成相应的工程表信息。

错误的情况及处理

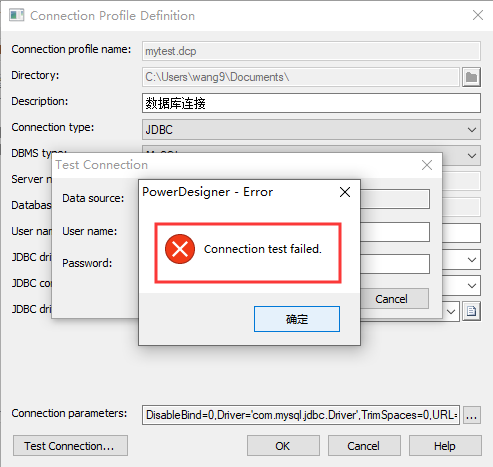

1、连接报错 在这里插入图片描述

控制台错误信息：

1
2

SQLSTATE = 01S00
The server time zone value '�й���׼ʱ��' is unrecognized or represents more than one time zone. You must configure either the server or JDBC driver (via the serverTimezone configuration property) to use a more specifc time zone value if you want to utilize time zone support.

处理：连接的参数不正确，JDBC连接参数可参考以下：

1

jdbc:mysql://localhost/数据库名称?useUnicode=true&useJDBCCompliantTimezoneShift=true&useLegacyDatetimeCode=false&serverTimezone=UTC
2、jdk版本问题

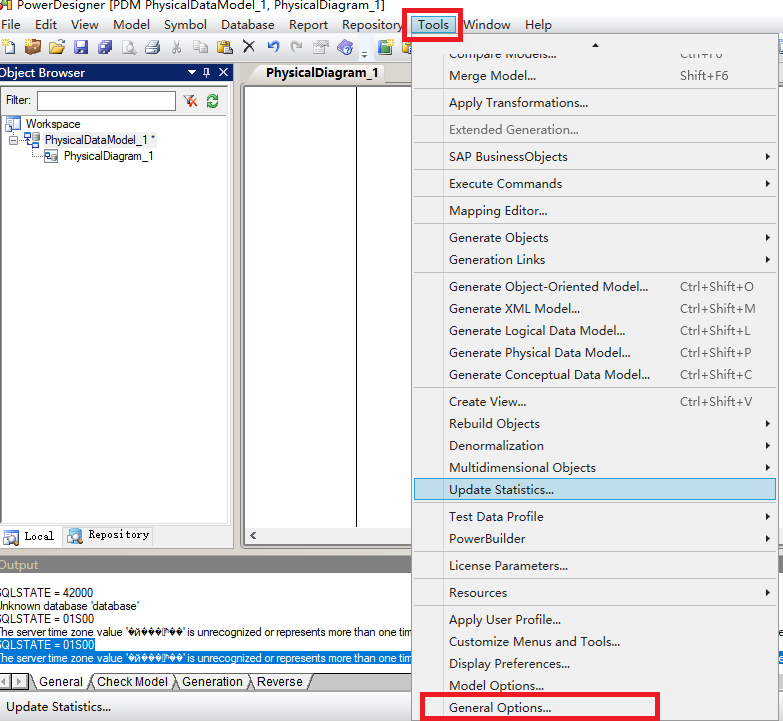

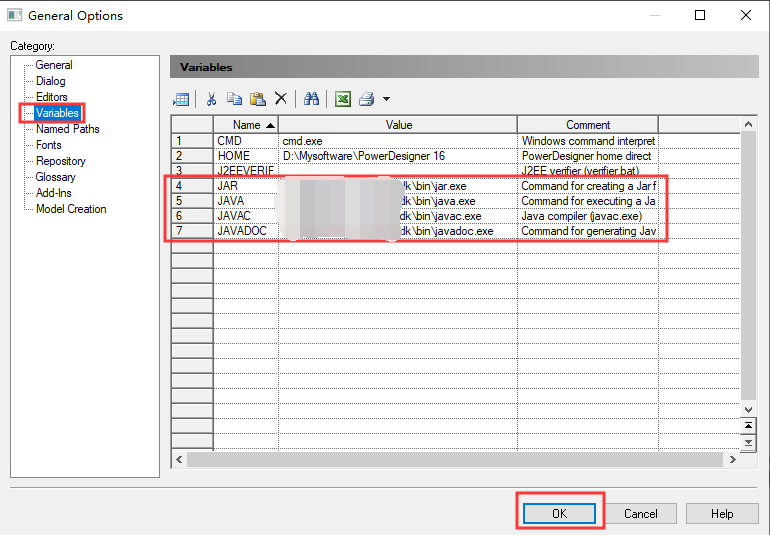

控制台报错信息：PowerDesigner Could not Initialize JavaVM 处理：这里需要jdk的版本指定为jdk32位的版本，点击工具–属性 在这里插入图片描述 将属性选项里面java的环境变量指定到jdk32位目录下，对应的文件下，详细情况见以下所示： 在这里插入图片描述

3、jdk版本冲突的问题

     安装完成jdk32位，需要确定是否安装成功，以本机为例，之前jdk版本为64位，安装32位的jdk可能冲掉了原有的jdk，需要及时还回来，保证原有的程序环境不受影响。操作可以参考博客来源【3】。

4、unable to list the users

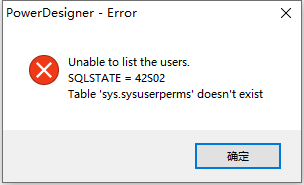

原因：可能是操作中DBMS发生变化，重新配置即可。报错信息如下， 在这里插入图片描述 解决方案： 点击database ->change the Target DNMS 修改DBMS为mysql 的对应版本

博客参考

【1】https://jingyan.baidu.com/article/86fae3463d02ea3c49121a9d.html。 【2】https://blog.csdn.net/xb565517830/article/details/80401801 【3】https://www.cnblogs.com/ysocean/p/7275030.html
